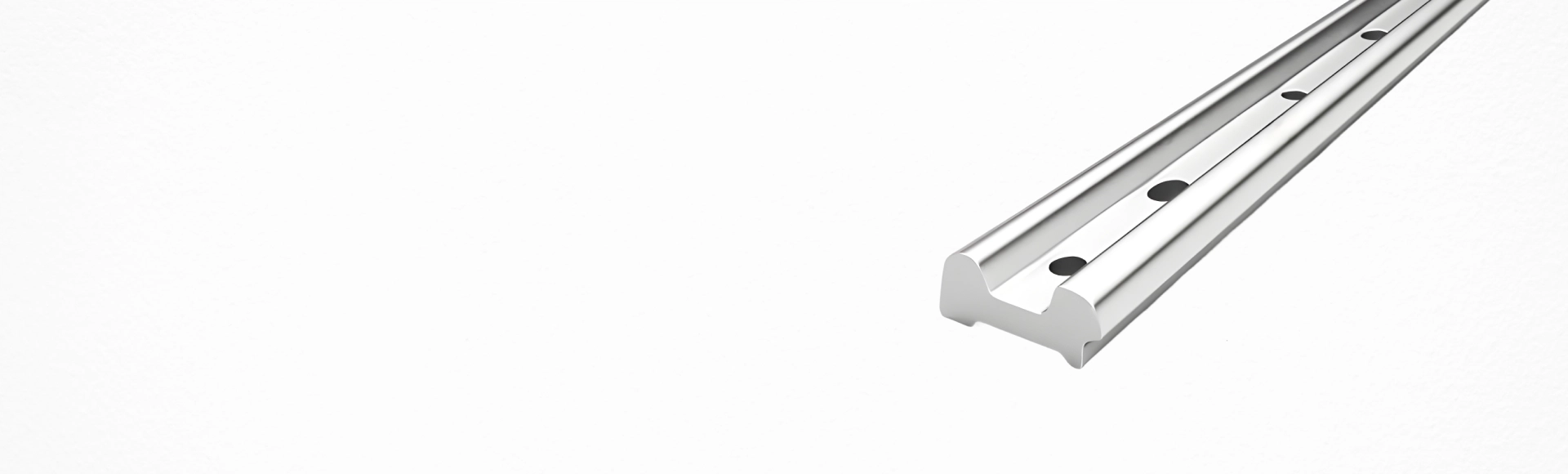

Накладки рельсовые от производителя

Для рельсов Р50 / Р65 / Р75

Получите экспресс консультацию менеджера по интересующему вопросу

Накладки рельсовые — назначение и применение

Рельсовые накладки — это металлические детали, которые устанавливаются в местах стыка рельсов. Они соединяют и фиксируют концы рельсов, обеспечивая прочность стыка, равномерное распределение нагрузки и сохранение геометрии пути.

Основные функции накладок:

удержание рельсов в правильном положении при динамических нагрузках;
уменьшение ударных воздействий на стыках;
продление срока службы рельсов и шпал;
обеспечение безопасности движения поездов.

Накладки применяются на магистральных и промышленных железных дорогах, в стрелочных переводах, на мостовых и криволинейных участках пути. Они изготавливаются по ГОСТ 8165-75 и выпускаются в разных исполнениях: двухголовые, изолирующие (для электрифицированных участков) и переходные (для соединения рельсов разных типов).

Вид накладки	Тип рельса	Количество отверстий	Масса, кг (прибл.)	Назначение и технические особенности
2Р65	Р65	4	23,8	Базовая двухголовая накладка для стыковки рельсов Р65. Применяется на путях с нормативными нагрузками.
1Р65	Р65	6	29,5	Усиленная двухголовая накладка. Большее количество отверстий обеспечивает повышенную прочность стыка для участков с высокими нагрузками и скоростями.
2Р50	Р50	4	12,36	Стандартная накладка для рельсов Р50.
1Р50	Р50	6	18,8	Усиленный вариант для рельсов Р50, обеспечивающий более жесткое и надежное соединение.
Изолирующая	Р50 / Р65 / Р75	—	—	Для устройства изолирующих стыков на электрифицированных линиях и в рельсовых цепях автоблокировки. Изготавливается из диэлектрических материалов (стеклотекстолит и др.).
Переходная	Р50 ↔ Р65	4–6	—	Для соединения рельсов разных типов. Конструктивно повторяет профиль подошвы и головки двух разных рельсов, обеспечивая плавный переход.

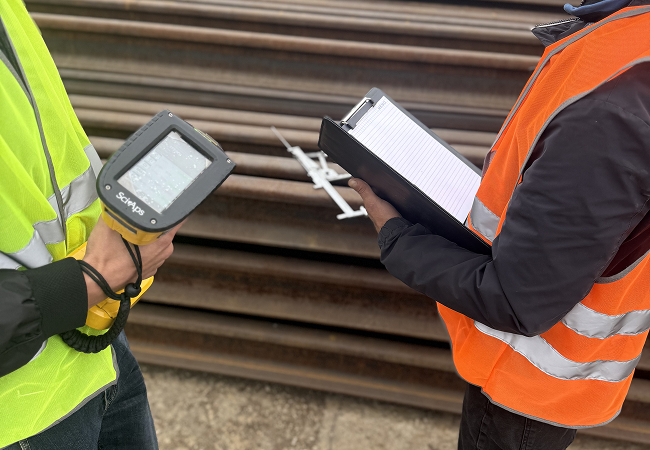

Соответствие ГОСТ 8165-75

Изготавливаются из высокопрочной углеродистой стали, полностью соответствуют требованиям стандартов

100% Надежность стыка

Обеспечивают прочное соединение рельсов, равномерно передают нагрузку и предотвращают смещение.

Увеличение срока службы пути

Снижают ударные нагрузки на стыках, уменьшают износ рельсов и шпал.

Разнообразие решений

Выпускаются и доступны на нашем складе в исполнении для разных задач:
• двухголовые — для стандартных стыков;
• изолирующие — для электрифицированных линий;
• переходные — для соединения рельсов разных профилей.

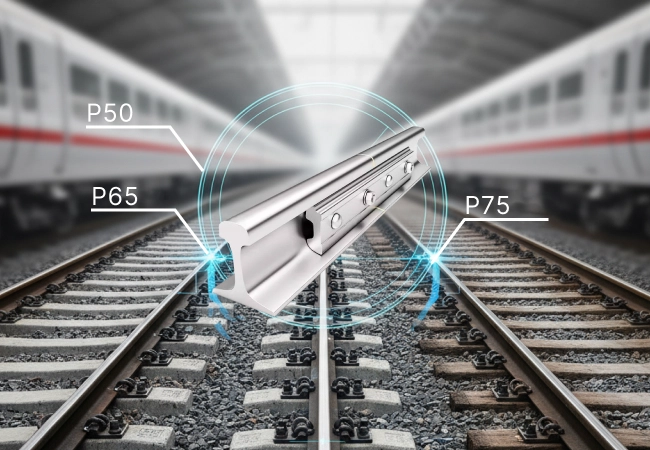

Совместимость с основными типами рельсов

Подходят для Р50, Р65, Р75.

Новые и б/у варианты

Возможность поставки новых накладок или б/у 1-й категории с контролем геометрии и состояния.

ГОСТ 8165-75

Накладки рельсовые. Конструкция и размеры.

ГОСТ 32299-2013

Соединения рельсовые стыковые. Общие технические условия.

ГОСТ 33184-2014

Элементы верхнего строения пути железных дорог. Общие технические условия.
